静電気試験器放電ガン（ISO 10605規格対応）

本製品は、ISO10605 の試験を行うための放電ガンとCRユニット、放電チップのセットです。

EMC Testing

内訳 : 放電ガン (330Ω試験用放電カップ付 )･2KΩ試験用放電カップ
CR ユニット 06-00073B/74B/75B/76B・放電チップ ( 円錐 / 丸 / 球体 )

放電ガン	放電チップ	CR ユニット	放電カップ
GT-30RA	12-00007A：円錐型 12-00008A：丸　型 12-00009A：球　体	06-00073B：150pF-330Ω 06-00074B：150pF-2kΩ 06-00075B：330pF-330Ω 06-00076B：330pF-2kΩ	03-00071A：330Ω試験用 03-00072：2kΩ試験用

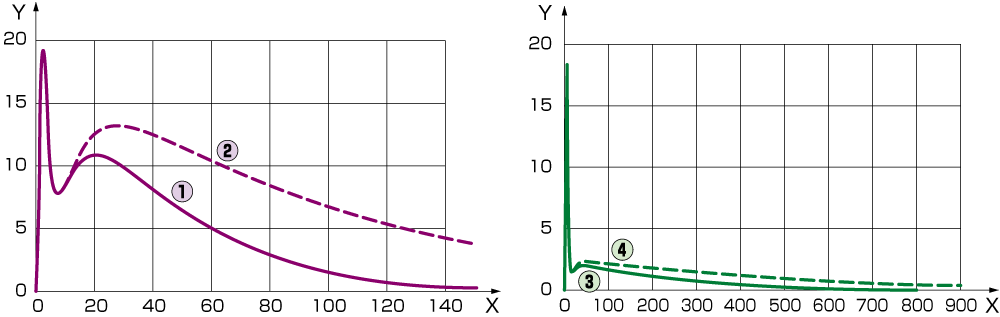

充電用コンデンサ／放電抵抗の値	最初の放電ピーク電流	t1 電流	t2 電流
150pF/330Ω	3.75A/kV±10%	2A/kV±30% (t1=30ns)	1A/kV±30% (t2=60ns)
330pF/330Ω	3.75A/kV±10%	2A/kV±30% (t1=65ns)	1A/kV±30% (t2=130ns)

充電用コンデンサ／放電抵抗の値	最初の放電ピーク電流	t1 電流	t2 電流
150pF/2kΩ	3.75A/kV +30%-0%	0.275A/kV±30% (t1=180ns)	0.15A/kV±50% (t2=360ns)
330pF/2kΩ	3.75A/kV+30%-0%	0.275A/kV±30% (t1=400ns)	0.15A/kV±50% (t2=800ns)
