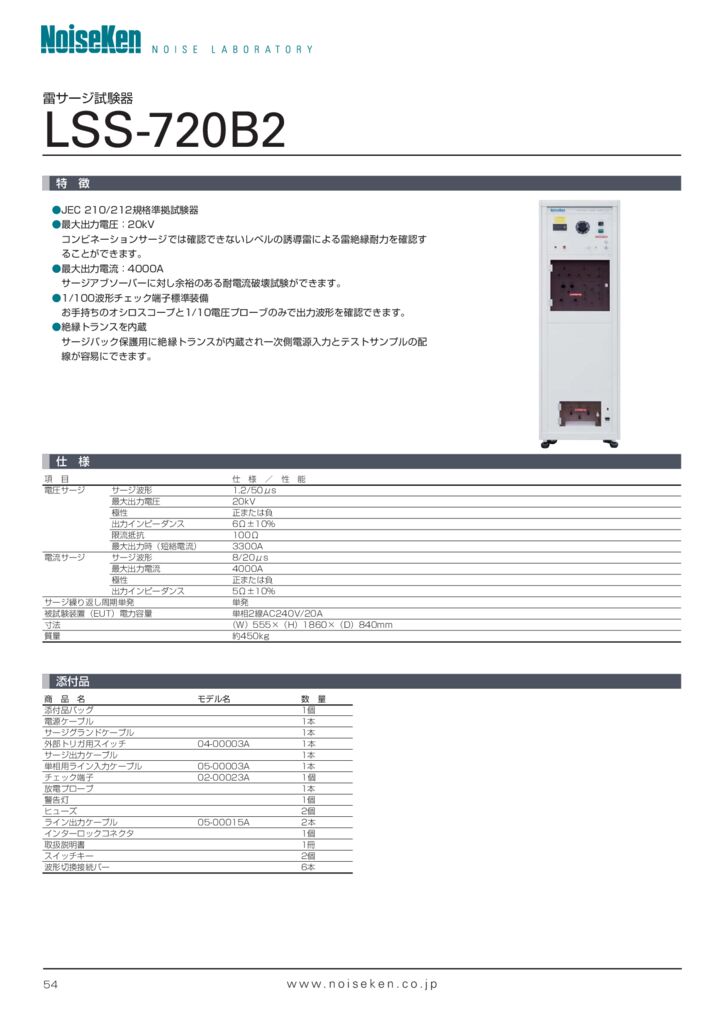

雷サージ試験器 雷サージ試験器 LSS-720B2
落雷による大地の電位変動により配電線や通信線に誘導された『高エネルギーの誘導雷ノイズ』を模擬的に発生し、電子機器の耐性を評価する試験器です。
IEC規格で要求されるコンビネーション波形では確認できないレベルの誘導雷による絶縁耐力を確認することができます。
特徴
-
- JEC 210/212規格準拠試験器
- 最大出力電圧：20kV
コンビネーションサージでは確認できないレベルの誘導雷による雷絶縁耐力を確認することができます。 - 最大出力電流：4000A
サージアブソーバーに対し余裕のある耐電流破壊試験ができます。 - 1/100波形チェック端子標準装備
お手持ちのオシロスコープと1/10電圧プローブのみで出力波形を確認できます。 - 絶縁トランスを内蔵
サージバック保護用に絶縁トランスが内蔵され一次側電源入力とテストサンプルの配線が容易にできます。
詳細仕様
項 目 仕 様 ／ 性 能 電圧サージ サージ波形 1.2/50μs 最大出力電圧 20kV 極性 正または負 出力インピーダンス 6Ω±10% 限流抵抗 100Ω 最大出力時（短絡電流） 3300A 電流サージ サージ波形 8/20μs 最大出力電流 4000A 極性 正または負 出力インピーダンス 5Ω±10% サージ繰り返し周期単発 単発 被試験装置（EUT）電力容量 単相2線AC240V/20A 寸法 （W）555×（H）1860×（D）840mm 重量 約450kg ■添付品
商 品 名 モデル名 数 量 添付品バッグ 1個 電源ケーブル 1本 サージグラウンドケーブル 1本 外部トリガ用スイッチ 04-00003A 1本 サージ出力ケーブル 1本 チェック端子 02-00023A 1個 放電プローブ 1本 警告灯 1個 ヒューズ 2個 ライン出力ケーブル 05-00015A 2本 インターロックコネクタ 1個 取扱説明書 1冊 スイッチキー 2個 波形切換接続バー 6本 Contactお問い合わせ
-
