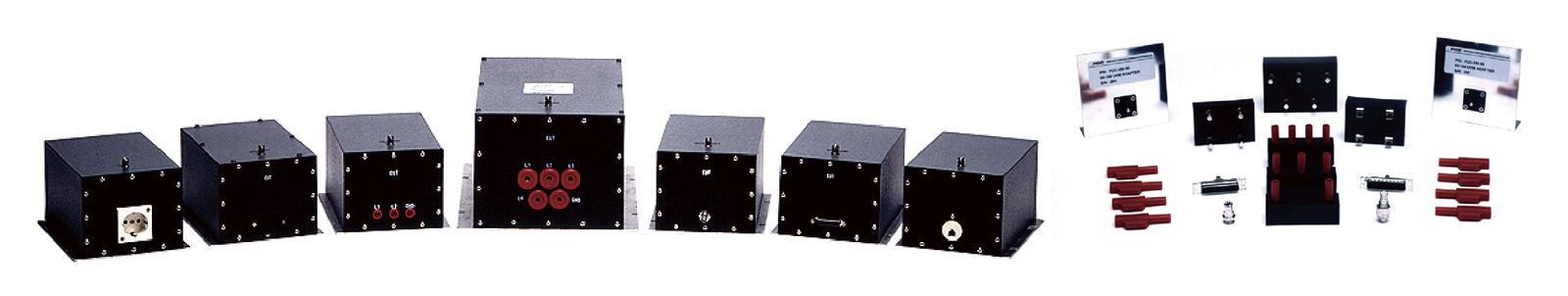

RF関連製品結合減結合回路網（CDN）： FCC社製

IEC 61000-4-6で要求されている、結合減結合回路網です。

RF Testing

M Series
M1は、単一の電源ラインに結合するコモンモードCWと変調信号に使用します。DCリターンとしてシャーシを使用している自動車のシステムにも最適です。M2／M3は、一般的に使用される2線式の電源ケーブル及び、2つのライン単相ケーブルのために使用します。M4は、三相電力線で使用される場合で、中立および保護接地導体があるものはM5を使用します。定格は16、25、32、50、100、および200アンペアのラインナップがあります。

T Series
Tシリーズは、テレコムやLANケーブルなどの非シールド・対象通信線に使用します。1MHzおよび250MHzの100Ωインピーダンスまで600Ωにインピーダンスバランス回路の正常な動作を可能にします。2、4、8ライン構成のラインナップがあります。

S Series
Sシリーズは、シールドケーブルをテストするために使用され、2〜50ピンのラインナップがあります。

C Series
Cシリーズは、RF同軸ケーブルのシールドにカップルRF信号に使用されます。

AF Series
AFシリーズは、シールドされていないオーディオケーブルなどがあり、2〜50ピンのラインナップがあります。

仕様	C Series (同軸ケーブル用)	S Series (シールドされたケーブル)	M Series (電源線用)	AF Series (シールドされていない不平衡ケーブル)	T Series (通信線用)
EUT/AE ポート	ー	ー	ー	ー	100 V
AC 電圧	<350 V	<350 V	<480 line to line	<350 V	ー
DC 電圧	<600 V	<600 V	<600 V	<600 V	ー
電流	1.0 A	3.0 A	16 to 200 A	2.0 A	400 mA
コネクタ	BNC, Type-N	S2 to S50, USB, D-Sub min	マルチコンタクトセイフティーソケット	マルチコンタクトセイフティーソケット, オーディオソケット, D-Sub シリーズ	RJ 11, RJ 45
Common Mode Impedance at EUT Connector 150kHz〜26MHz 26MHz〜80MHz 80MHz〜230MHz	150±20Ω 150+60/-45Ω 150+60/-60Ω
Disturbance Coupling Circuit Frequency Connector RF Voltage	150kHz〜230MHz 50Ω BNC <30V	150kHz〜230MHz 50Ω BNC <30V	150kHz〜230MHz 50Ω BNC <30V	150kHz〜230MHz 50Ω BNC <30V	150kHz〜230MHz 50Ω BNC <30V
Voltage Attenuation Generator/EUT	10dB+1dB	10dB+1dB/-3dB	10dB+1dB/-3dB	10dB+1dB/-3dB	10dB+1dB/-3dB
Insertion Loss EUT/AE	<1dB at 230 MHz	<3dB up to 20 kHz <10dB at 1 MHz <20dB up to 10 MHz	<0.1dB up to 400 Hz <8dB at 10 kHz >45dB at 150 kHz	<0.5dB DC to 20 kHz >30dB at 150 kHz >20dB at 230 MHz	<3dB at 100 MHz
Coupling Factor	0dB±1dB
Decoupling Attenuation Generator/AE	>50dB up to 100 MHz >20dB up at 230 MHz	>50dB up to 20 MHz >20dB up at 230 MHz	>50dB up to 20 MHz >20dB up at 230 MHz	>50dB up to 30 MHz >20dB up at 230 MHz	Unbalanced Attenuation Generator/EUT >70dB at 150 kHz >60dB at 1 MHz >40dB at 10 MHz >35dB above 20 MHz
