特徴

• 主な特徴

  read more
  • ISO11452-9(2021）、ISO11451-3(2024）に対応。
  • Wi-Fi 6Eや7で拡張された6GHz帯（5.925GHz～7.125GHz）に対しても試験を行うことができます。
  • 広い周波数特性のため、アンテナの交換をせずに試験を行うことことができます。
  • 耐電力が20W(NKU2460G/NKU5080Gは10W)ありますので、強電磁界の試験ができます。
  • 低いVSWR・高GAINのため効率よく電磁波を輻射することができます。
  • 良好なVSWRの平坦性より、デジタル変調等のブロードバンド帯域での信号にも適しています。
  • 小型・軽量でフラットな形状のため、狭い場所でも近接照射試験を行うことができます。
  • フレキシブルアンテナハンドルを使用する事で、試験時の取扱い・取り回しに優れています。
  • 周波数毎での近傍電界分布のバラツキが少ないため、アンテナの位置替え無くEUTに対して電磁界を放射することができます。

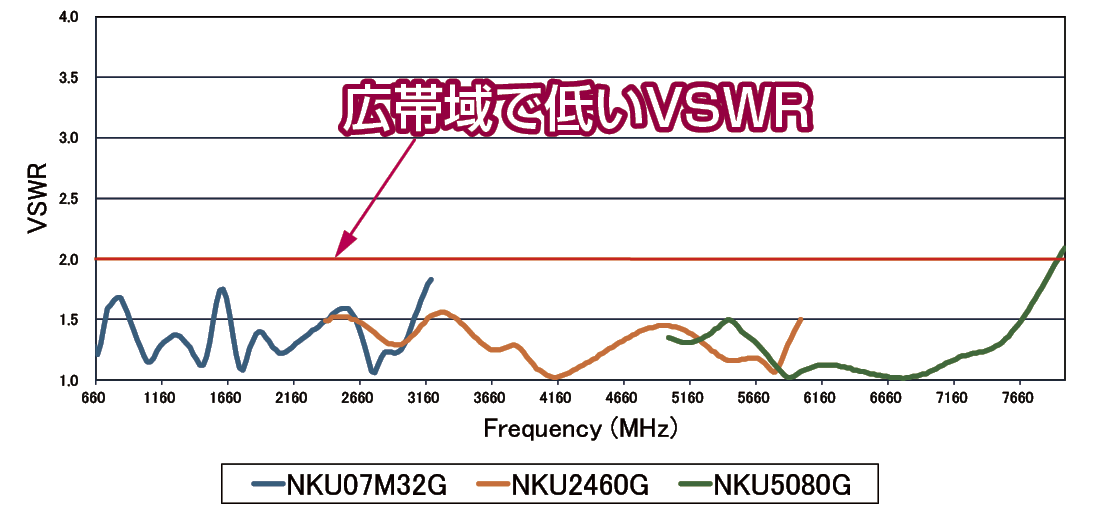

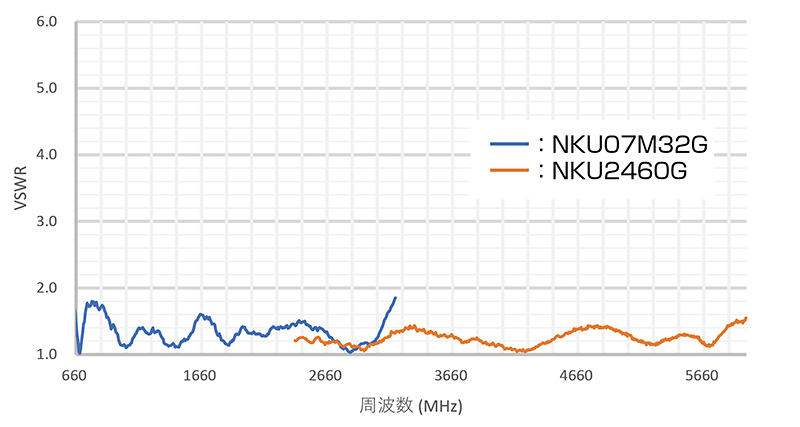

• VSWR特性



  read more

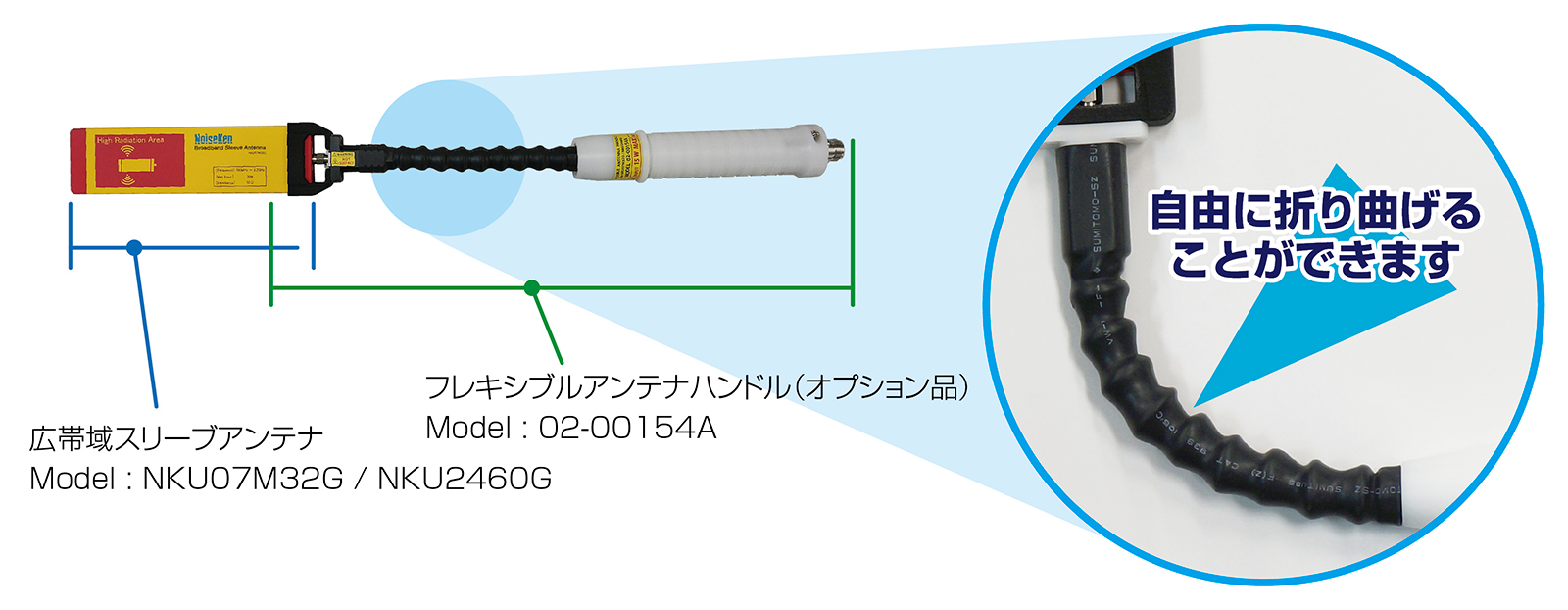

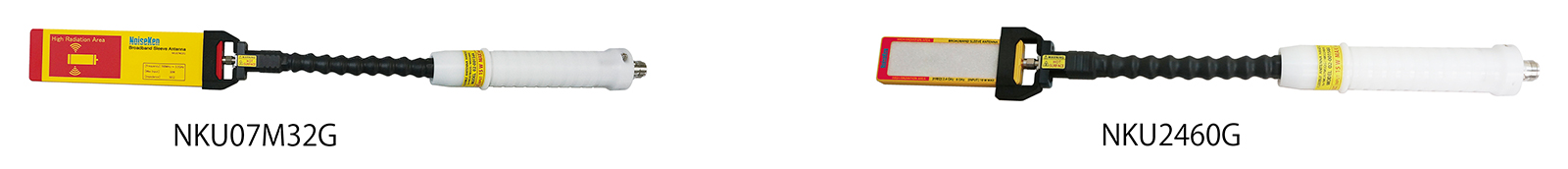

• アンテナの構成



  read more

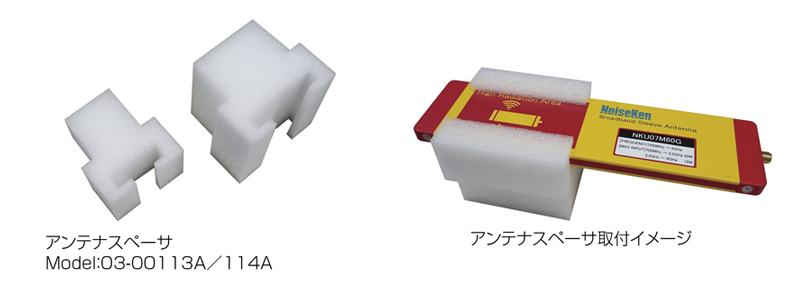

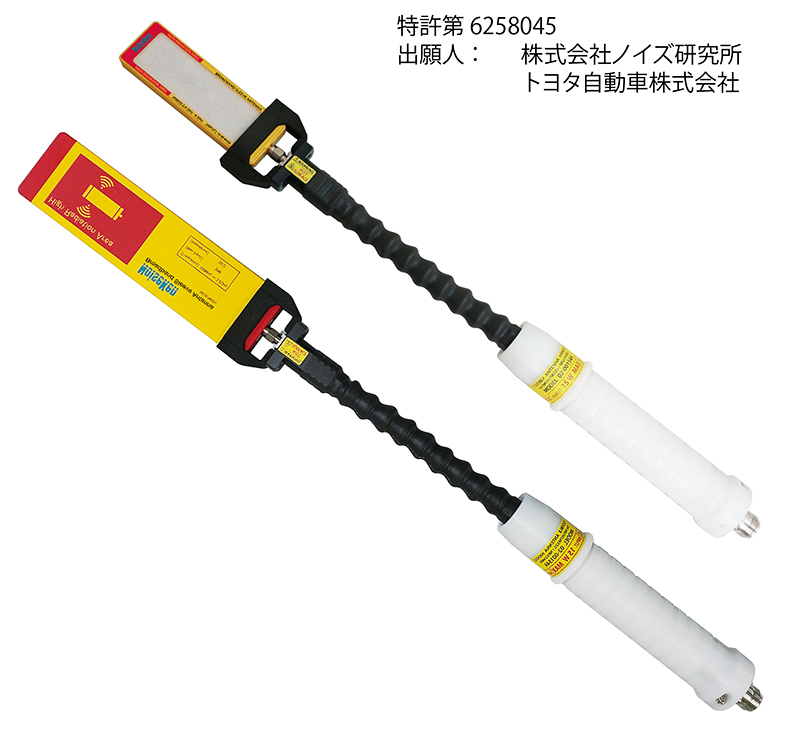

  広帯域スリーブアンテナ専用のアンテナスペーサです。アンテナに装着して使用することにより供試体との照射距離を50mm に保つことができます。

• 電界分布特性



  read more

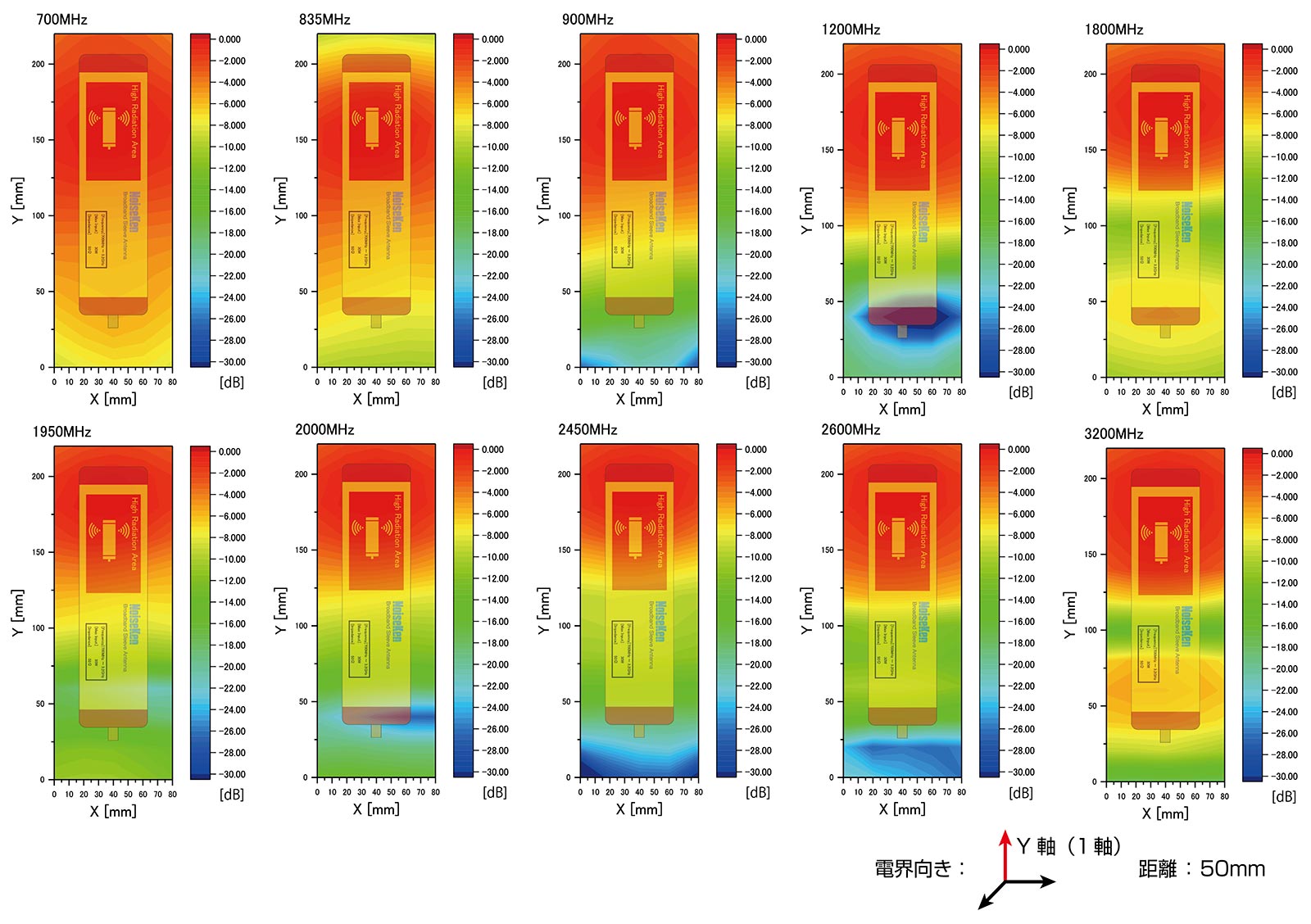

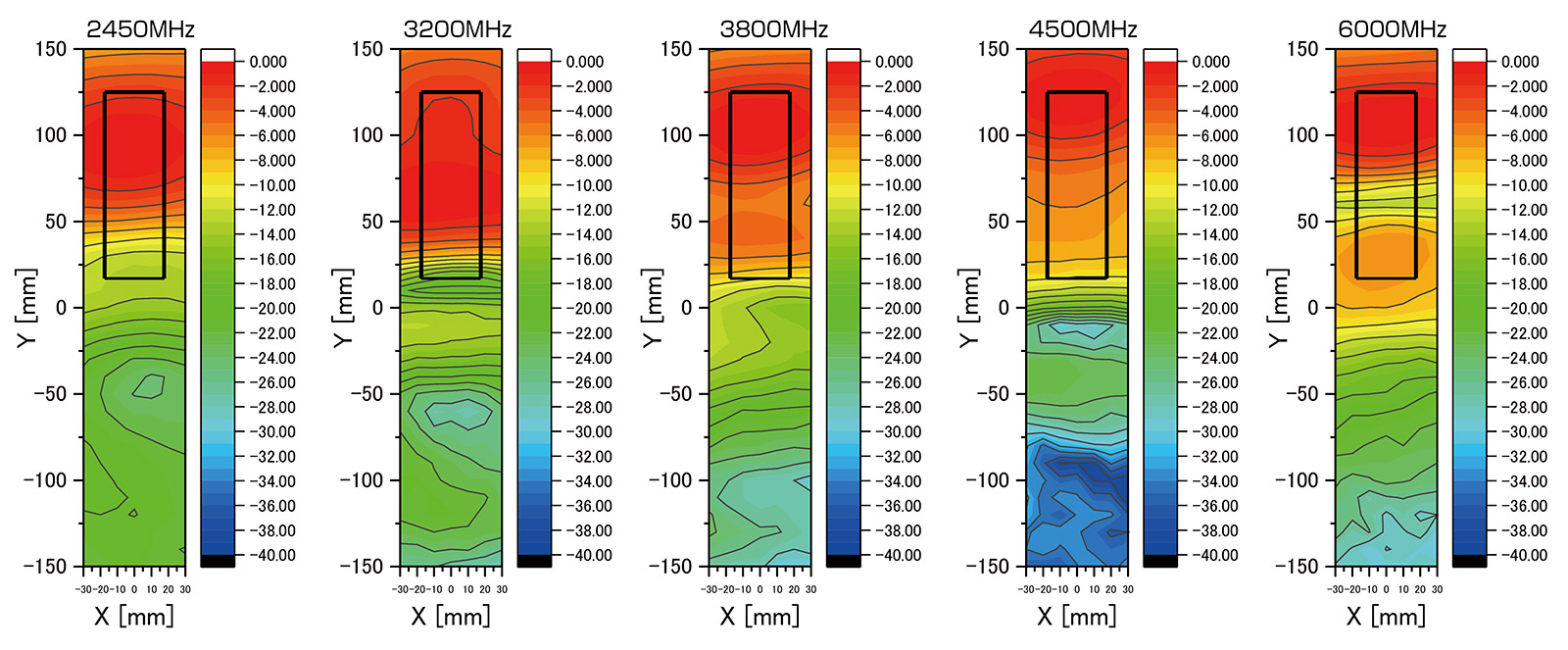

  ■ 電界分布特性(NKU07M32G)

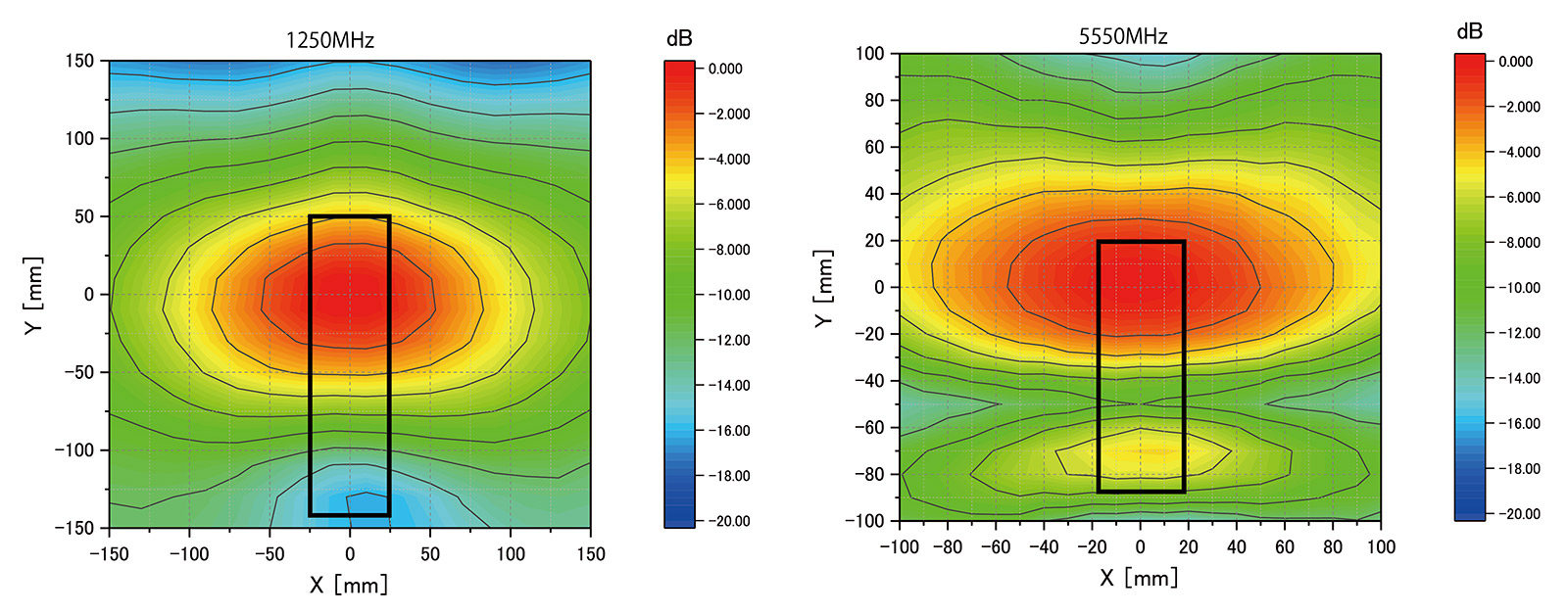

  ■ 電界分布特性(NKU2460G)

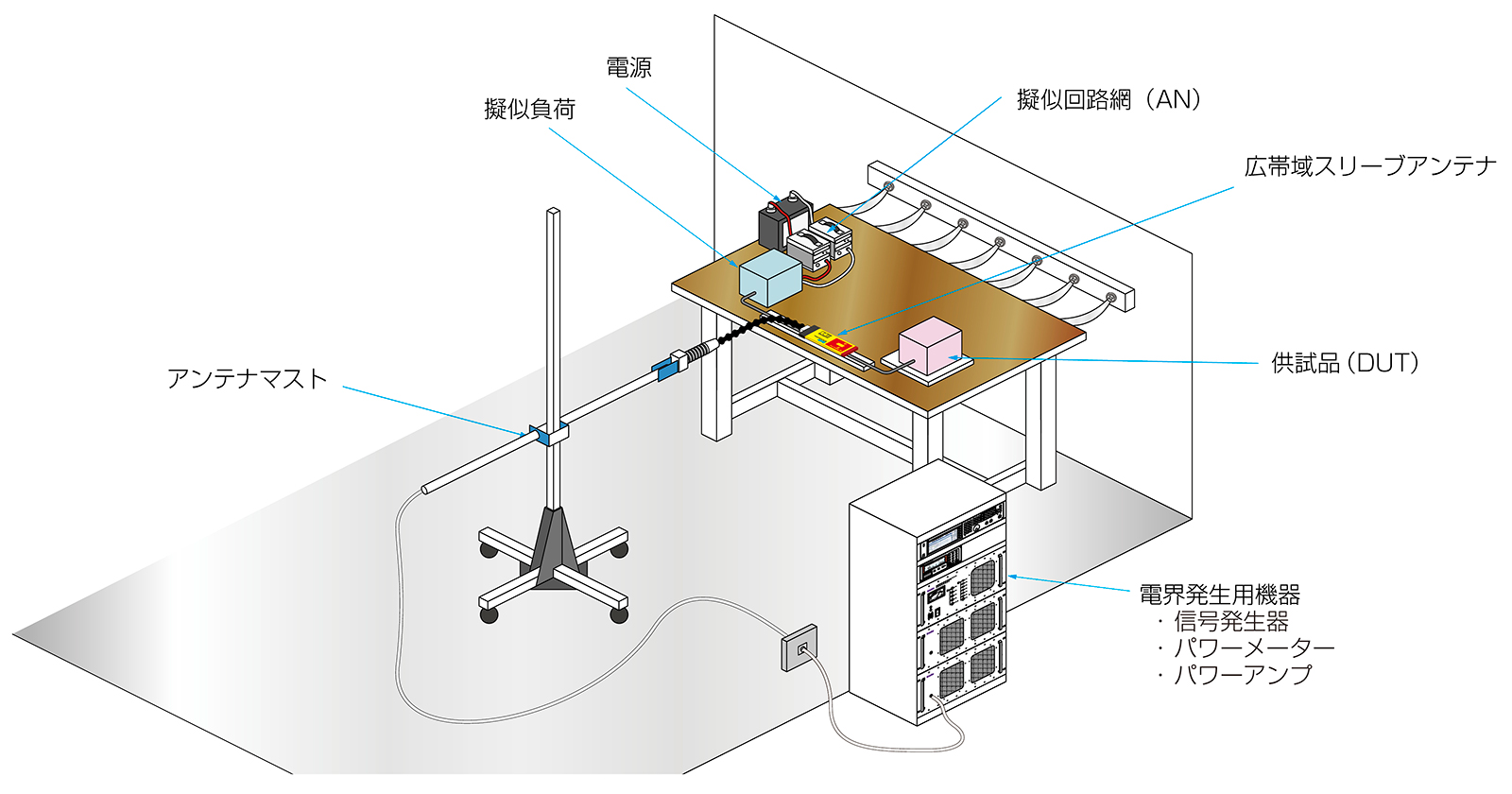

• システム構成例



  read more



• 試験イメージ



  read more

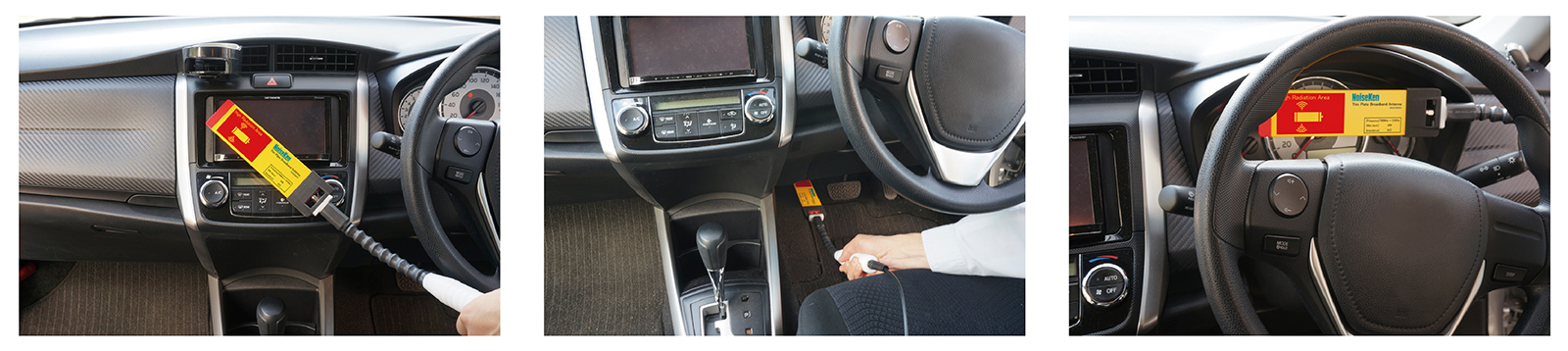

  ■ 車両内での試験イメージ





  ■ 電装品に対しての試験イメージ





  広帯域スリーブアンテナ（NKU07M32G／NKU2460G）のVSWR／電界分布／近傍利得特性の校正サービスを開始しました。
  ISO 11452-9では電界校正は行わず、送信アンテナへの入力電力で試験レベルが規定されます。試験の品質確保には送信アンテナが正常に機能する確認が必要となり、本校正によりアンテナの正常性の確認ができるようになります。また、電界分布特性や近傍利得特性によって、アンテナから強く輻射される位置や強度を確認することができます。





  ■ 電界分布特性のイメージ



  【分布図条件】
  ● １軸電界　● 測定距離：アンテナから50mm　● 等高線の間隔：2dB / Line

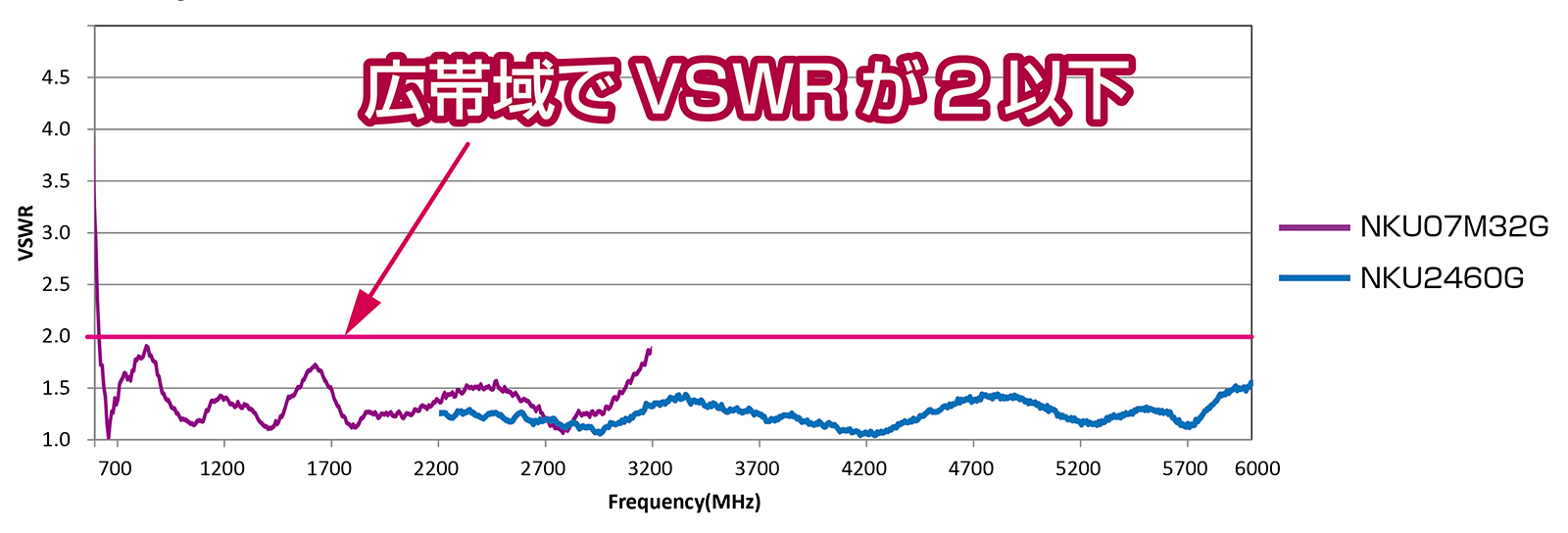

  ■ VSWR特性のイメージ	■ 近傍利得特性のイメージ

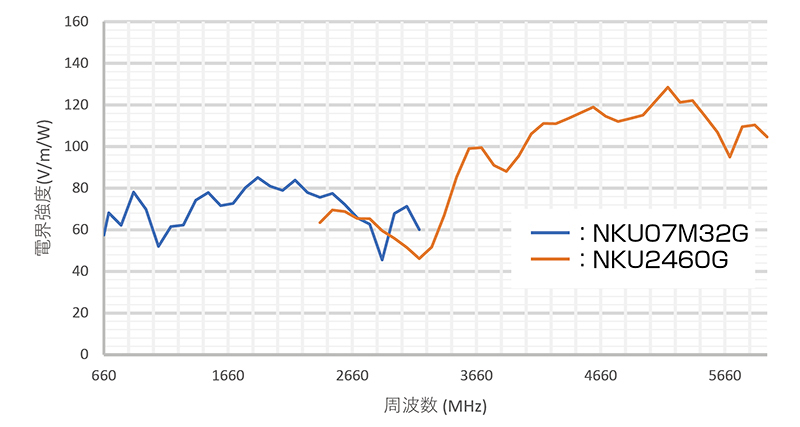

  【近傍利得条件】
  ● １軸電界　● 測定距離：アンテナから50mm
  ● 測定位置　座標（X：Y）：NKU07M32G　（0：10）、NKU2460G　（0：0）　● アンテナ入力：１W
